写字楼办公室空间装修布线系统知识

办公室布线的信息插座作为布线系统的水平子系统一部分，不管企业的办公应用如何变化，办公室综合布线需要满足以下要求。



对电话的要求：利用电话交换机，将企业与外界有效地联系起来，同时方便内部通话。

对电脑网络的要求：综合布线采用星形结构，能支持现在及今后的网络应用——10Mb以太网、100Mb快速以太网、1000Mb千兆位以太网。

对图像传输方面的需求：模拟图像、数字图像、会议电视等。

现代化的办公环境，通讯时刻要保证稳定可靠。在出现下面情况的时候，都要谨慎考虑布线系统：在新大楼修建前，在新大楼修建中，在旧楼改造时，在企业需迁新址时；在办公室装潢公司电话、电脑应用增加，而尚未采用综合布线时；在企业以往的布线系统不能满足需求时。



2、信息插座的安装位置

办公室布线网络办公室设计原则及实施

对于办公楼环境而言，办公空间有大开间，也有四壁的小房间。对这两种形式下的工作区子系统的面板安装采用不同的安装方法。小房间不需要分隔板，信息插座只需安装于墙上；对于大开间而言，选用以下两种形式的安装方法：



1）信息插座安装于地面上

要求安装于地面的金属底盒应当是密封的、防水、防尘并可带有升降的功能。此方法对于办公室设计安装造价较高。并且由于事先无法预知工作人员的办公位置，因此灵活性不是很好，建议根据房间的功能用途确定位置后，作好预埋，但不适宜大量使用，以免影响美观。

2）信息插座安装于墙上

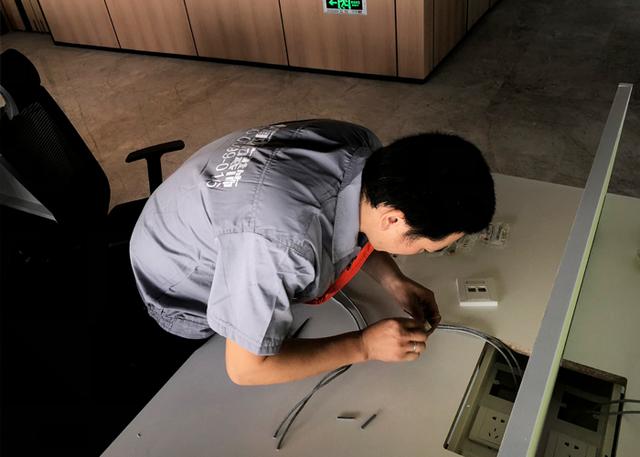

此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。信息模块与双绞线压接时，注意颜色标号配对，进行正确压接。连接方式分为568A和568B两种方式，两种方式均可采用，但注意在一套系统方案中只能统一采取一种方式。

3、办公室布线电缆走线方式

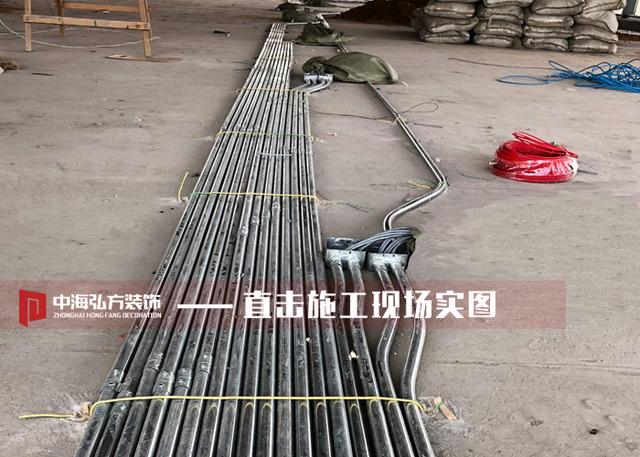

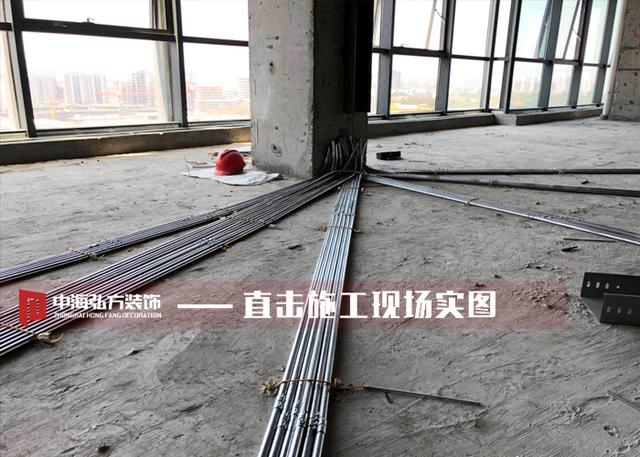

办公室电缆可以直接走天花板架，放入线槽，埋入墙中，工业标准允许在接近连接地方引入结合点。

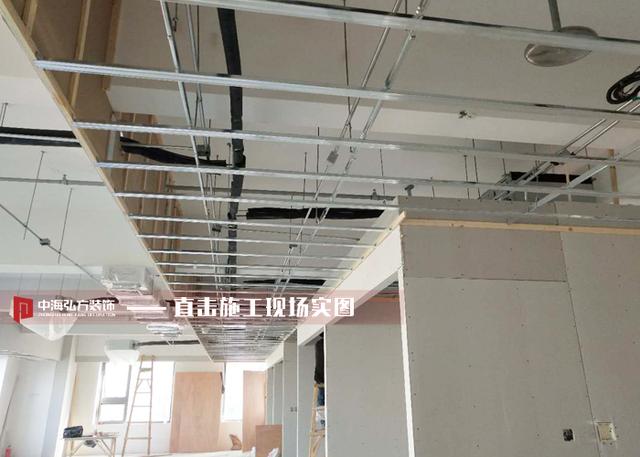

这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。



线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。

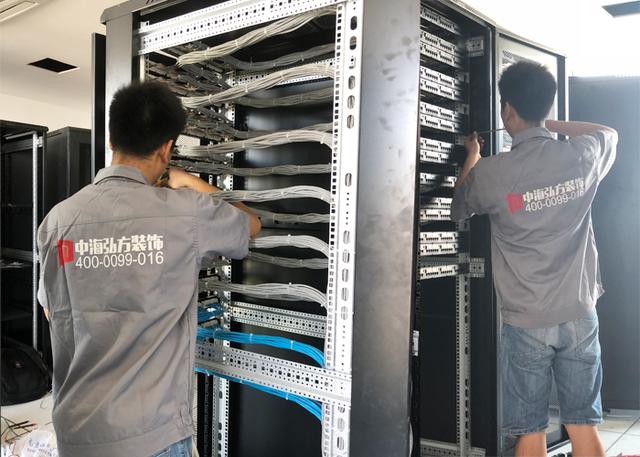

为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。
